プリント基板検査装置 基板チェッカー・検査冶具 株式会社イガデン

 プリント基板検査治具・基板チェッカー・検査治具

株式会社イガデン 基板検査装置製品の特徴
  • 低価格……部品、作業の標準化より安価に製作が可能です。
  • 短納期・正確な期日……NCに依る一体加工。
  • 品質が優れてる……チェック体制が万全。
  • アイデアが豊富……各メーカー対応に依るキャリア。
最短納期のピンボードチェッカー治具(基板検査装置)作成例
 (HP/HL/HS型 ピン数120本)
  1. 図面到着。
  2. ピン位置デジタイズNCデーター完了。(メカ設計含む 3H)
  3. NC加工。(2H)
  4. パネル・メカ組立加工。(3H)
  5. 完成出荷。(夕方宅配便発)
HP/HL/HSタイプ共通の特徴
アクリールボード全体を,NCマシニングセンターで加工
  • 短納期,即納体制。
  • 複数作成でも高品質。
  • 2/100㎜以内の高精度。
  • ピン穴,座,タップ穴同時加工。

上蓋の基板押さえ棒がフレキシブルに動きます。

  • 高さの有る各部品の逃げが容易。
  • 任意の位置で基板を押さえられます。
  • レイアウト変更が容易。
  • キット出荷で現地組立加工が容易。

部品の標準化

  • 素早くライン対応が出来ます。
  • 複数作成も容易。

理想的なバネ構造

  • ワンタッチで上蓋を跳ね上げるバネ構造。

軽量

  • ライン移動,切換が容易。
  • IN-LINE兼用型。
HP SERIES
MODEL
SIZE
W
SIZE

SIZE
APPLICABLE
PCB SIZE
SUGGESTED PIN'S
NUMBER (MAX)
HP- 370 420 90 245*340 180 Pins
HP- 370 310 90 245*250 180 Pins
HP- 500 420 90 245*340 180 Pins
  • STANDARD D SIZE : (285),(370),(500)mm
  • STANDARD W SIZE : 310(MIN), 600(MAX)
  • STANDARD H SIZE : 90

MODEL HP-370

  • ハンドプレス タイプ基板検査装置。(奥行き370mm)
  • 経済サイズ基板用。
  • ロ-コスト タイプ。
ハンドプレス型プリント基板検査装置 MODEL HP-370

MODEL HP-370 メカ実装タイプ
  • ハンドプレス タイプ基板検査装置 メカ実装例。
ハンドプレス型プリント基板検査装置メカ実装例 MODEL HP-370

MODEL HP-500
  • ハンドプレス タイプ基板検査装置。(奥行き500mm)
  • ディスプレイ、操作部 実装用。
  • ロ-コスト タイプ。
ハンドプレス型プリント基板検査装置メカ実装型 MODEL HP-500

MODEL HP-500 メカ実装タイプ
  • ハンドプレス タイプ基板検査装置 メカ実装例。
ハンドプレス型プリント基板検査装置メカ実装型 MODEL HP-500 2
HL/HS SERIES
MODEL
SIZE

SIZE

SIZE
APPLICABLE
PCB SIZE
SUGGESTED PIN'S
NUMBER (MAX)
HL-KW 415 415 100 245*340 600 Pins
HL-KW 450 500 120 285*460 600 Pins
HS-KW 415 415 100 245*340 600 Pins
HS-KW 450 500 120 285*460 600 Pins
  • HL SERIES ハンドレバー 昇降型基板検査装置。
  • HS SERIES エアーシリンダー昇降型基板検査装置。
  • 小型で強固なメカ構造です。
  • ハンドル操作でインサ-キット ボ-ド テスタ-を使用出来ます。
  • IN-LINE兼用型。

付属部品
  • アクリ-ル板。(ピンボード)
  • 基板ガイド。
  • 上蓋バネ。
  • フロントパネル・リアパネル。
  • 基板押さえ棒。
  • フレキシブル金具。

MODEL HS-KW415
  • エアシリンダータイプ昇降型基板検査装置。

 MODEL HL-KW450

  • ハンドレバータイプ昇降型基板検査装置。
ハンドレバー型プリント基板検査装置ハンドレバー型 MODEL HS-KW415
SL SERIES
MODEL
SIZE
NUMBER OF
SHUTTER

SIZE
APPLICABLE
PCB SIZE
SUGGESTED PIN'S
NUMBER (MAX)
SL- 500 -2/4 90 245*340 250 Pins
SL- 400 -2/4 90 185*250 250 Pins

MODEL SL-500
  • スタンダードタイプ基板検査装置。
  • ハンドプレス型基板検査冶具。
ハンドプレス型プリント基板検査装置 MODEL HL-500

MODEL SL-500 メカ実装タイプ
  • 上蓋自動開タイプ基板検査装置。
  • ハンドプレス型基板検査冶具。
ハンドプレス型プリント基板検査装置 メカ実装・上蓋自動開閉型 MODEL HL-500
L/S SERIES
MODEL  APPLICABLE
PCB SIZE
SUGGESTED PIN'S
NUMBER (MAX)
L-400 150*200 400 Pins
S-400 150*200 400 Pins

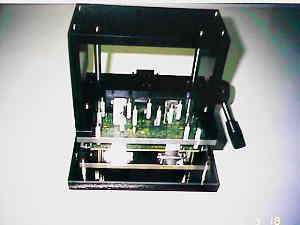

ハンドプレス型プリント基板検査装置 両面ファインピッチ対応 MODEL L-400

MODEL L-400

  • 両面・片面ファインピッチ対応基板検査装置。
  • ハンドプレス型。(エアーシリンダー対応)
  • 基板によってサイズを自由に変えられます。
  • MAX W 400, D 250

DVD検査冶具・CD検査冶具・HDD検査冶具・メカセッテング治具

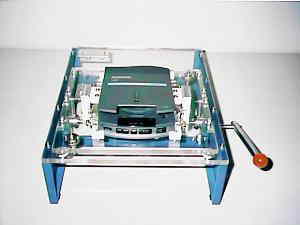

ハンドレバータイプDVD/CD/HDDドライブ検査装置 ハンドレバー型DVD/CD/HDDドライブ検査装置
  • ハンドル操作にて後方よりピン接触。
  • ピン接触ロック後に自動検査開始。
  • NCマシニングセンターにて全体を加工し,ピン接触も常に安定。
  • ハンドレバー方式からエアーシリンダー駆動にも対応。
  • CD・DVDの飛び出し防止・上面保護カバーの取り付けにも対応。

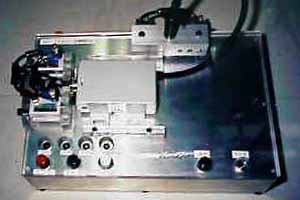

コネクタ-自動導通チェッカー(コネクター自動導通検査装置)

  • 治具にコネクタ-をセット後、スイッチ操作にてピン接触。
  • 自動シ-ケンスにて導通検査開始,自動良否判定。
  • マシニングセンタ-で加工し、プローブピン接触も常に安定。
  • どの様な形状のコネクタ-にも対応可能。
  • 接触抵抗測定、ピン間ショ-トチェックに対応。
エアシリンダー型 コネクター自動導通検査装置

ハーモニカ端子接続治具

  • 洗濯バサミと同様に,両端を握って端子台に引っ掛けてピン接触を行います。
  • NCマシニングセンタ-にて全体を加工し,ピン接触も常に安定。
  • 引っ掛け金具先端部を,焼き入れ処理で長寿命。
ハーモニカ端子台検査冶具

半自動モ-ルドゲ-ト カッター

  • 上面に成型部品をセット直後エア-ニッパ-が動作。
  • カット後の部品を落差により自動仕分け。
  • 切断後の面も常に安定。
  • フル自動化,部品外形検査にも対応。
半自動型プラスッチクモールドゲートカッター

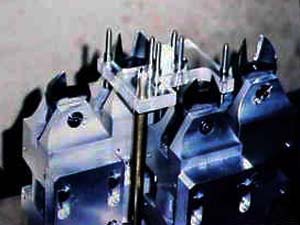

高電圧端子接触治具

  • 2方向よりピン接触を行い検査。
  • 高電圧を考慮したプロテクター付き。
高電圧端子台接触冶具

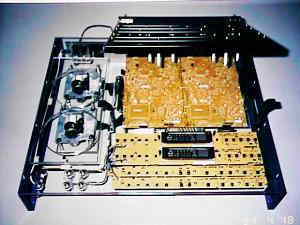

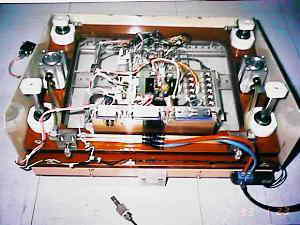

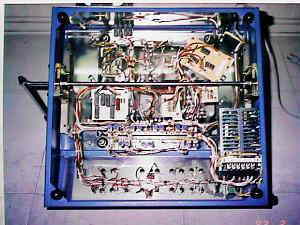

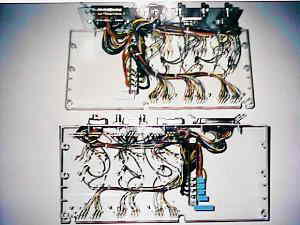

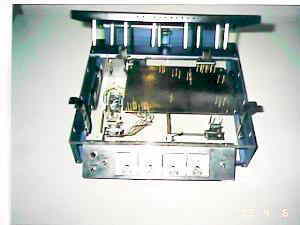

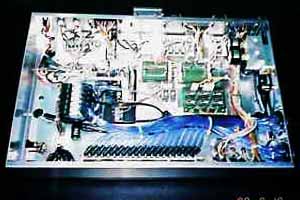

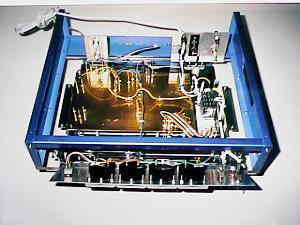

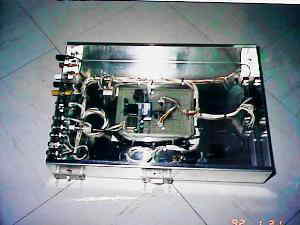

基板検査装置 内部配線・基板Assy例

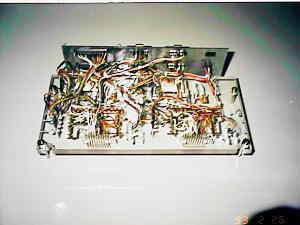

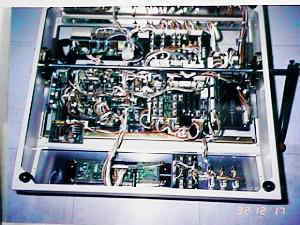

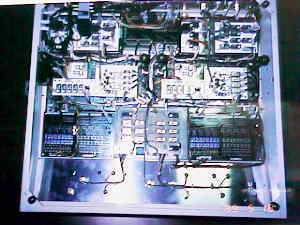

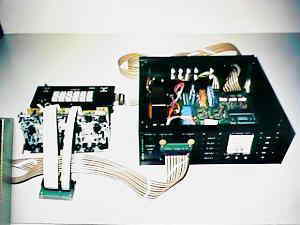

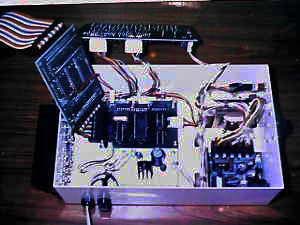

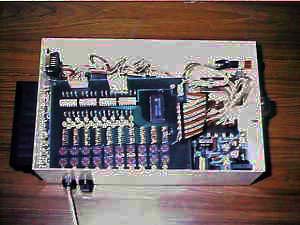

基板検査装置 内部配線・手組み基板例

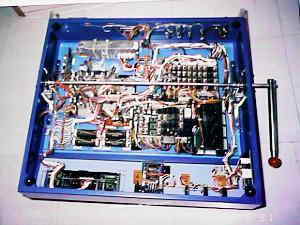

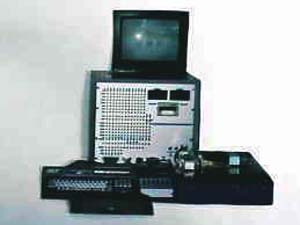

基板検査装置 CPU自動計測・自動動作治具例

基板検査装置 自動計測・自動動作装置

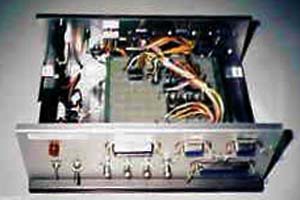

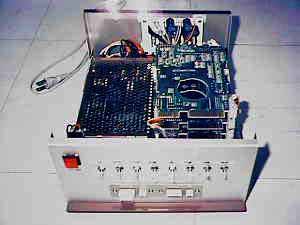

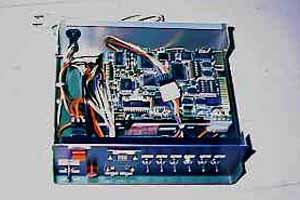

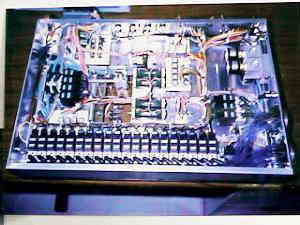

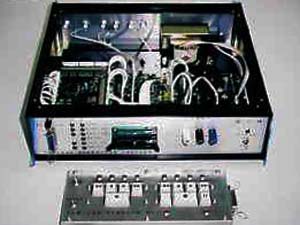

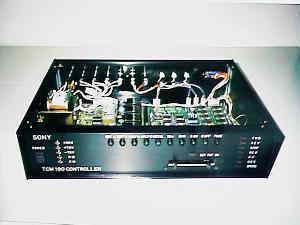

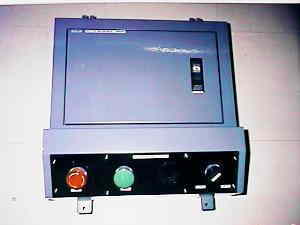

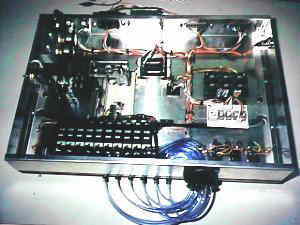

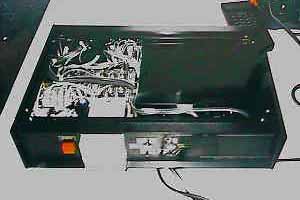

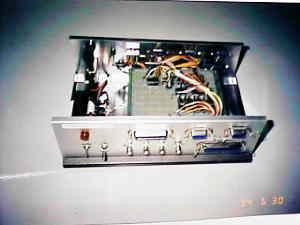

コントロ-ルBOX製作例

特注コントロールBOX製作例

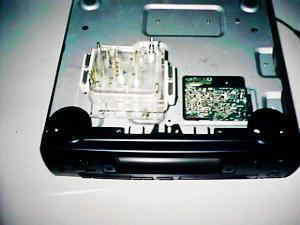

製品がほぼ完成状態でテストする治具

  • 製品が組み上がった状態で筐体に直接マグネットやガイドで固定し、ピン接触して基板検査を行う治具。

AUTOMATIC ROBOT

ガラス管入ヒュ-ズ電気動特特性自動選別試験装置

  • 4端子法により2㎜Ω~20Ωを毎分40個良不自動選別。

ガラス管入りフューズ電気動特特性自動選別試験装置

パイプ端面フランジ部自動塗装装置

  • (クランプ→冷却→塗装→乾燥→脱着) 溶接後の15本のパイプを毎分2本自動送り作業を行います。

フランジ自動塗装装置

自動2軸ネジ締め機
  • タクトタイムを短縮する為に,2軸ドライバーを制御。
自動2軸ねじ締め機

自動エアコンスイッチ組立機
  • タクト5秒以内にて自動組立を行います。
  • センター部分の複雑な作業部分のみ1名の作業者が行います。
自動エアコンスイッチ組立機

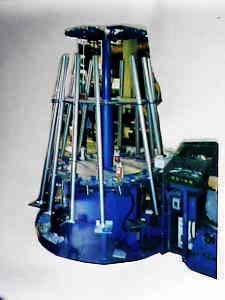

インデックス型自動試験装置
  • 従来5名の作業者で行っていた検査を,インデックステ-ブルに置き換え自動回転・自動検査。
  • プリント基板の出し入れのみ1名の作業者が行います。
インデックス型自動基板検査装置

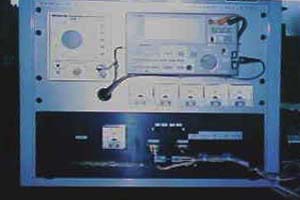

自動計測システム

ドラム巻通信ケ-ブル電気特性自動計測装置

  • ドラム巻通信ケ-ブル両端を引出し,耐電圧テスト・絶縁テスト・導通テストを行いテスト結果をプリントアウト。
ドラム巻通信ケーブル電気特性自動計測装置

エアコン自動動特性試験装置
  • 室内機・室外機用基板を疑似負荷を使用して,自動特性検査。
エアコン自動動特検査試験装置

アナシュレイタ-自動動特性試験装置

  • 1台の計測器で250機種の表示器の型番を入力する事に依りテストし結果をプリントアウト。
アナンシュレーター自動特性試験装置

小型リレ-接点焼き付け及び自動動特性試験装置
  • リレ-接点の自動焼き入れ付け。
  • リレ-接点の接触抵抗値測定。
  • リレ-接点の耐久テスト。
  等をすべて自動にて行います。
リレー接点焼き・自動動特性試験装置

キット部品販売

海外・現地組立を行う場合に大変便利です。

HP SERIES
  • 現場にてピン穴加工・配線をすれば,ラインへ導入が可能。
  • 上蓋・上蓋受け金具・足(370mm・500mm)2ヶ・ピン穴未加工アクリールのセット。
    (写真では前方に補強金具がありますが,オプションになります。)

SL SERIES
  • 現場にてピン穴加工,配線をすれば即ラインへ導入可能。
  • ハンドプレスタイプ。
  • ハンドプレス用金具セット・筐体・上面パネル・前後パネルのセット。
 価格・サイズ・納期等についてはお問い合わせください。

部品単品販売

検査冶具用 部品単品販売
  • 基板ガイド(鉄製・メッキ仕上げ・2サイズあり)
  • 基準ピン(ステンレス製・各サイズあり)
  • ハンドプレス用筐体(鉄製・塗装仕上げ)
  • 検査冶具用足(鉄製・塗装仕上げ)
  • 上蓋(背板・チョウバン・上蓋)
  • 上蓋受け金具(鉄製・メッキ処理)
  • 基板押さえ棒(ジュラコン製)
  • ハンドプレス用金具一式(上下用金具・シャフト・レバー)
 価格・サイズ・納期等についてはお問い合わせください。

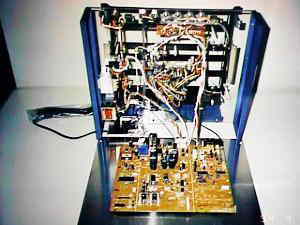

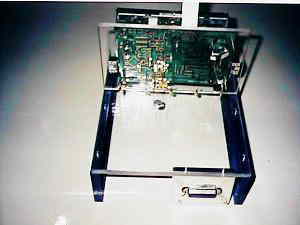

プリント基板チェッカー製作例 株式会社イガデン

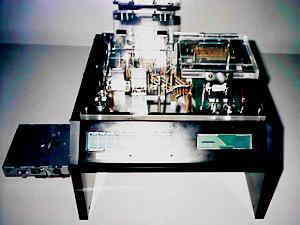

株式会社イガデン プリント基板チェッカー(プリント基板検査冶具)製作例

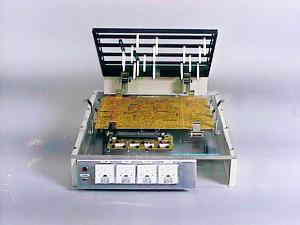

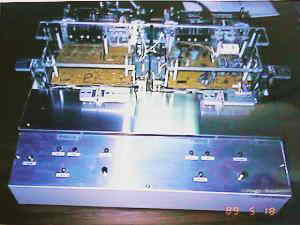

プリント基板チェッカー製作例(HP SERIES)

お客様のご要望にあわせ装置・冶具等を設計・製作。

ホ-ムステレオ基板チェッカー


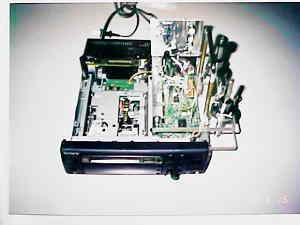

カ-ステレオ基板チェッカー

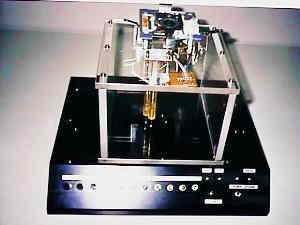

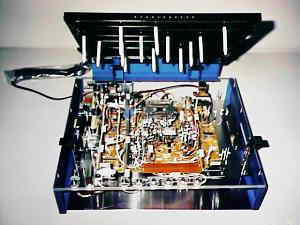

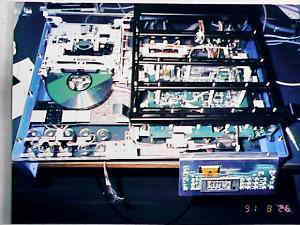

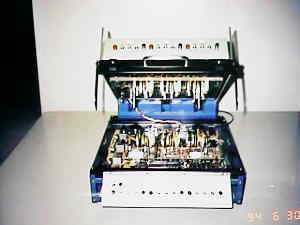

CDメカ実装基板チェッカー


エアコン基板チェッカー

チューナー基板チェッカー

プリント基板チェッカー(SL SERIES)製作例

ホ-ムステレオ基板チェッカー

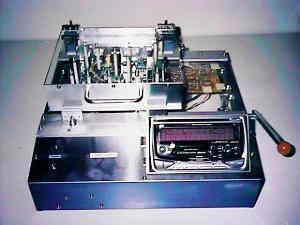

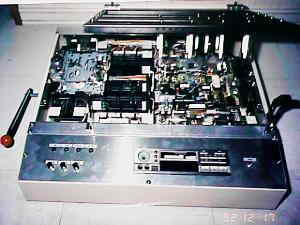

カ-ステレオ自動試験チェッカ-

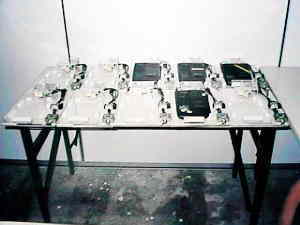

キット出荷

プリント基板自動チェッカー製作例

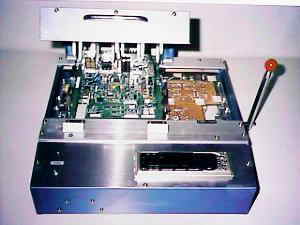

カ-ステレオ基板自動チェッカー

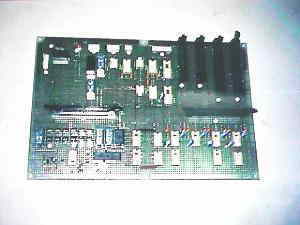

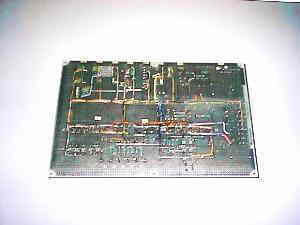

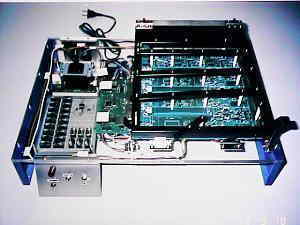

内蔵手組基板製作例

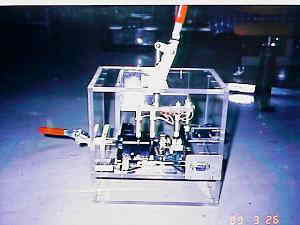

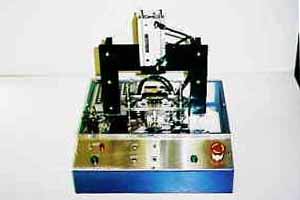

エアーシリンダー型 コネクタ-自動脱着 治具

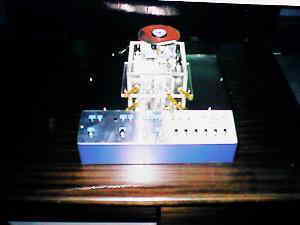

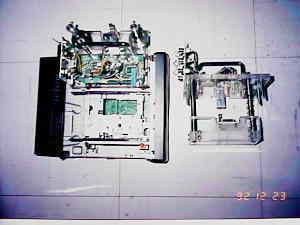

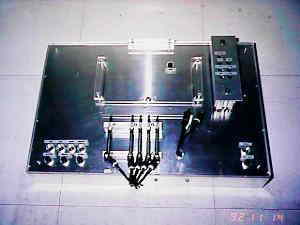

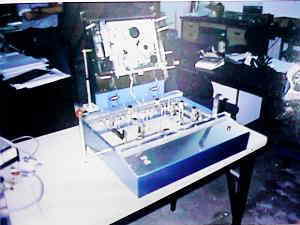

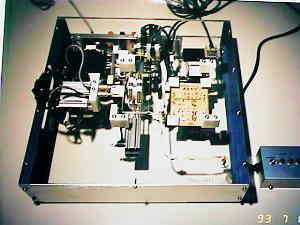

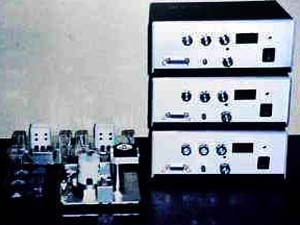

セッティング・調整治具製作例

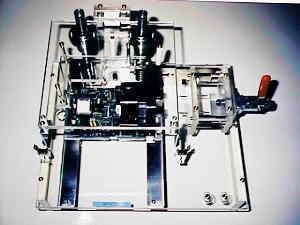

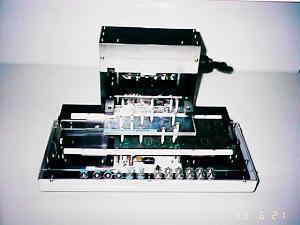

CD調整治具

高圧基板ピン接触治具

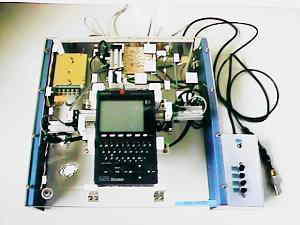

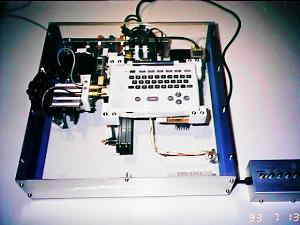

電子手帳検査装置


ファインピッチピン接触治具

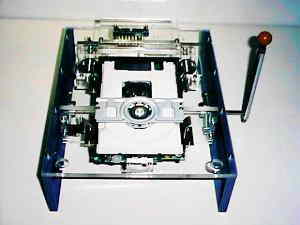

DVD検査治具


CD ROM検査治具


CDプレイヤー検査装置

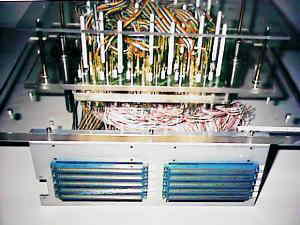

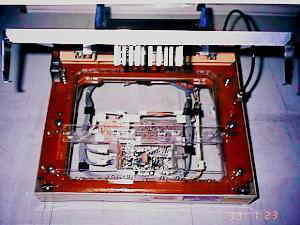

インライン用ピンポ-ド

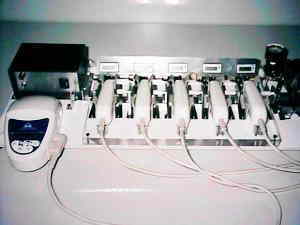

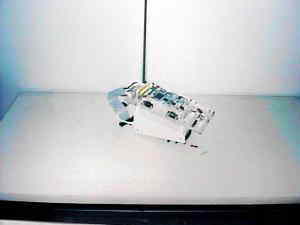

毛抜き器耐久エ-ジングテスト装置


電話器機能テスト治具

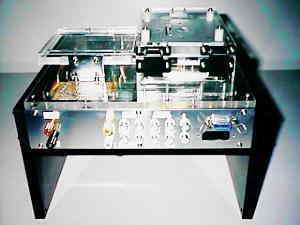

コネクタ-導通チェッカ-


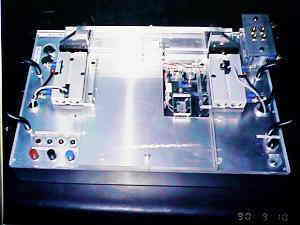

HDD検査治具

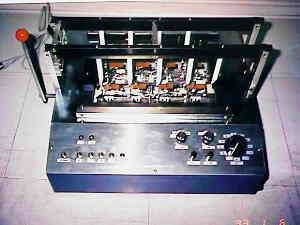

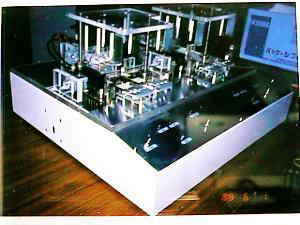

両面実装自動チェッカ-


MDAssy完成チェック


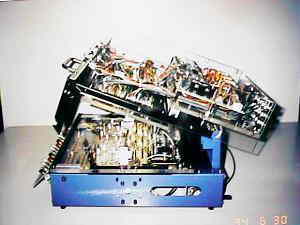

VTRメカ実装チェッカ-


両面実装ICTピンボ-ド


MD機能テスト自動チェッカ-

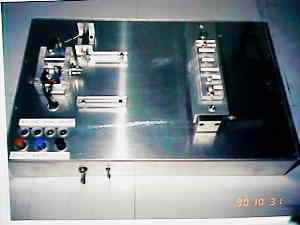

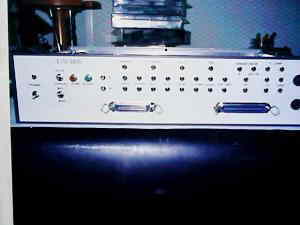

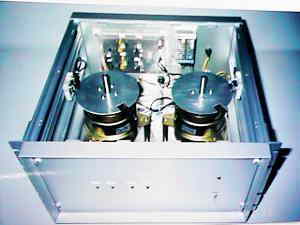

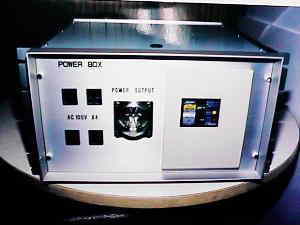

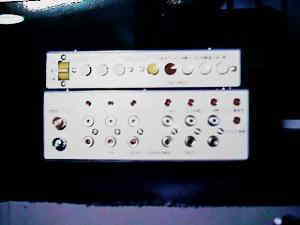

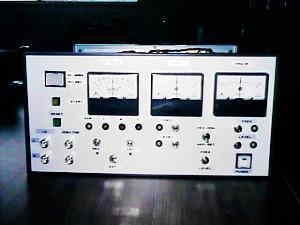

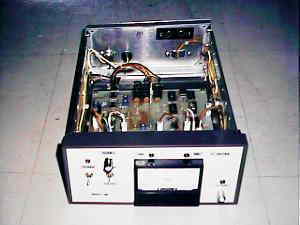

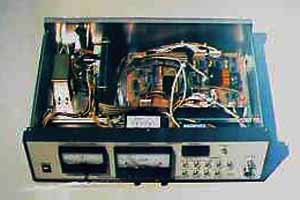

コントロールボックス製作例 調整冶具製作例 株式会社イガデン

CD位相調整測定機

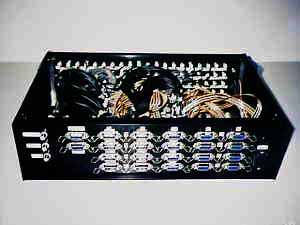

IN/OUT手動信号切換BOX


アジマス自動調整機


ハ-ドデイスク試験装置

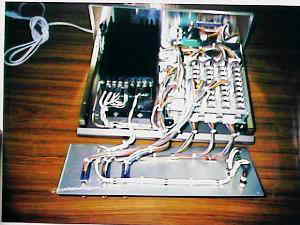

フロッピ-ディスク試験BOX


ビデオ信号自動切換器


赤外線発光光量試験装置


VHD針研磨コントロ-ラ-

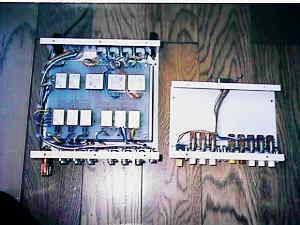

IN/OUT自動信号切換BOX

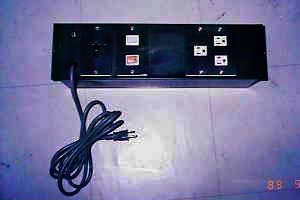

OAタップ


カセットデッキメカ自動試験装置


自走無人搬送車監視システム


生産ライン歩留り監視インタ-フェ-ス


I/O信号切換BOX


エアコン室内モ-タ-ダミ-負荷装置


I/O信号切換BOX

自動機製作例(組立・加工・計測) 株式会社イガデン

自動機製作例(組立・加工・計測)

アナシュレ-タ-動特性自動検査装置

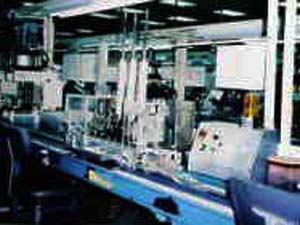

エアコンSW半自動組立装置


モ-ルド製品半自動ゲ-トカット装置


ガラス管入りヒュ-ズ動特性自動試験装置


通信ケ-ブル絶縁耐圧測定装置


マフラ-パイプ(フランジ部)自動塗装機


リレ-素子自動特性試験装置


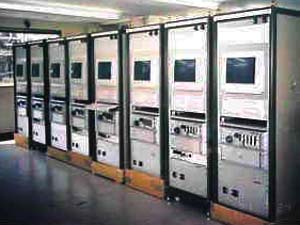

エアコン性能自動試験システム
